Vergaser alt und der neue mit Anbindungsproblem

[Kawa450]

Schönen Sonntag allerseits

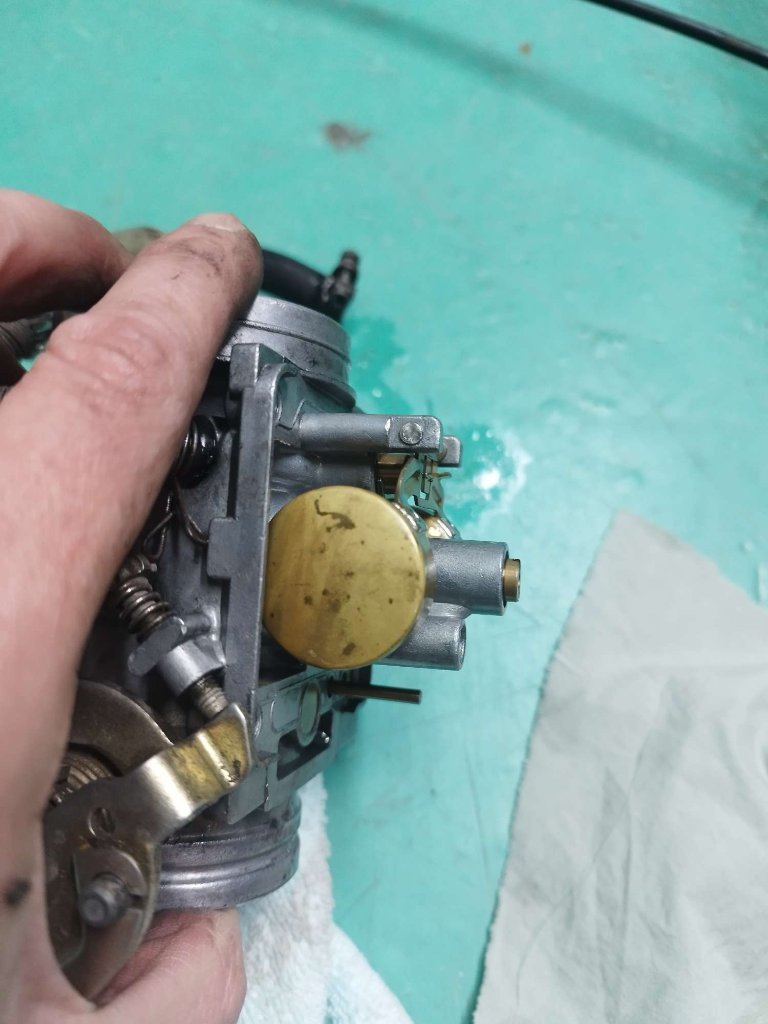

Hab meinen dr600 sn41a Vergaser ausgebaut. Was ist das für ein Vergaser? Der Vorbesitzer meinte, er weiß nicht ob das der originale ist

Ich habe nun versucht den tm-40 einzubauen.
Vorne ist die Schelle ( ansaugstutzen viel zu gross). Kennt jemand den originalen Durchmesser des Anschlusses vorne ?

Hinten am Luftfilterkasten hat der Vorbesitzer einen anderen ansaugschnorchel eingeklebt.

Hier Mal die Maße der Anschlüsse

[Kawa450]

Hier noch ein Bild vom eingeklebten neuen schnorchel ( Vorbesitzer)

[Hasi]

Schönen Sonntag allerseits

Hab meinen dr600 sn41a Vergaser ausgebaut. Was ist das für ein Vergaser? Der Vorbesitzer meinte, er weiß nicht ob das der originale ist

Compress_20250803_143246_6484.jpgCompress_20250803_143246_6291.jpgCompress_20250803_143246_6114.jpgCompress_20250803_143247_7305.jpgCompress_20250803_143247_7084.jpg

Ich habe nun versucht den tm-40 einzubauen.
Vorne ist die Schelle ( ansaugstutzen viel zu gross). Kennt jemand den originalen Durchmesser des Anschlusses vorne ?

Hinten am Luftfilterkasten hat der Vorbesitzer einen anderen ansaugschnorchel eingeklebt.

Hier Mal die Maße der Anschlüsse




Könnte ein Vergaser der LS650 Sevage sein!

[hiha]

Die letzen SN41 hatten den Gleichdruckvergaser den die SP41 dann hatte. Könnte also schon ein Originalvergaser sein.
Gruß
Hans

[DR500]

Soweit ich weiß hatte die SP41 den BST40. Der auf dem Bild sieht optisch aus wie der der GN400, also ne ältere Generation.

Gruss

[Kawa450]

Gn400 Vergaser könnte wirklich passen. Sie lief damit tadellos, wobei mir der Vergleich fehlt

Weiß den irgendjemand den Durchmesser vom ansaugstutzen vorne und hinten original an der dr600?

Hinten bekomme ich den tm40 vielleicht reingequetscht, aber vorne istviel zu viel Spiel.

Wie löst man das mit dem tm-40 Vergaser?

Anderer Gummi ansaugstutzen vorne, oder eine engere Schelle, oder Bedarfs einem Adapter am TM-40 vorne?
Hinten ist schon ein Adapter montiert

[DR500]

Ring auf den Vergaser aufschrumpfen.

BG

[Kawa450]

Der Vergaser Verkäufer meint, vorne mit einer Schelle zusammen quetschen eher die unschöne Variante, da aussenrum 2 mm Luft, aber naja, anscheinend gibt es keine Aufschrumpf-hülse für vorne...oder es würde nie eine in Auftrag gegeben.

[DR500]

Wenn die Vergaser für DR650 kaufst, sind die Hülsen drauf.
Wenn du sie selbst aufschrumpfen willst, musst du sie anfertigen lassen. Ist ja kein Hexenwerk. Max. 1/10mm kleiner im Durchmesser, auf 150-200 grad erwärmen, auflegen und abkühlen lassen.

Gruß

[Kawa450]

ich hab den Vergaser für die DR600 gekauft, da war nur hinten eine Hülse aufgeschrumpft.

Leider fehlt mir das know how und die Mittel um solch eine Hülse anzufertigen

Werde es wohl wie beschrieben mit der Schelle verzurren. Vielleicht passt ja auch ein Ansaugstutzen aus dem Zubehör ( Mikuni) an die DR600.
Das wollte ich am Wochenende einmal messen.

Ist den der Ansaugstutzen der DR650 gleich vorne am Motor wie bei der DR600 ( Durchmesser? )

[DR500]

Man muss nicht alles selber machen. Eine kleine Schlosserei dreht dir so ein Teil für geschätzt 25 Euro in die Kaffeekasse.
Den Flansch mit Schelle zupressen ist jedenfalls ein sehr schlechter Plan. Das wird nicht dicht und auf lange Sicht zerstörst du den Flansch.

[hiha]

Wo bist Du denn verortet? Wenns in der Nähe von München wäre, könnt ich Dir helfen.
Gruß
Hans

[Kawa450]

Danke Hans für deine angebotene Hilfe bin aus dem Schwarzwald. also leider nicht in der "direkten" nachbarschaft.

Dann werde ich wohl Mal mit meinem Problem zu einer Schlosserei gehen müssen.

Und die haben Rohlinge ( entsprechende Aluteile vorrätig ) aus denen Sie das eben Mal drehen

[hiha]

Ja, eine Schlosserei hat immer irgendwelches Material herumliegen was man dafür brauchen kann. Wenn Du niemanden findest, kann ich Dir das auch gerne machen, musst es halt per Post schicken, was ja auch schnell geht.
Gruß
Hans
