Hinterrad SP41

[Dennis]

Hi,

dann passt es ja so, wie alle es einbauen und viele Zeichnungen sind verkehrt

Das Bild von Ulle musste ich aber entfernen, wg. dem Urheberrecht.

Gruß
Dennis

[andreasullrich]

Hi,

dann passt es ja so, wie alle es einbauen und viele Zeichnungen sind verkehrt

Das Bild von Ulle musste ich aber entfernen, wg. dem Urheberrecht.

Gruß
Dennis

Aber das war doch mein Foto? Wieso?
Außerdem nur eine Seite des Buches, kein Buchcover.

[Motzkeks]

Ich bin zwar nicht Dennis, aber die Sache liegt auf der Hand: Vervielfältigung des Buches fällt auch unters Urheberrecht und ist ohne ausdrückliche Erlaubnis verboten.

Allerdings hab ich die Seite vorhin auch gesehen...!

[hiha]

Ich bin ganz bei TST. Die breite Seite muss nach aussen, da sie da flächiger drücken muss, ohne was zu verdrücken. Bei der Dakar drückt sie auf den Bremssattelhalter aus Alu, bei der Trommelgebremsten auf die Blechschwinge, die sonst verdrückt wird.

Gruß
Hans

[franz muc]

Die Schwinge ist an der Stelle, an der die Hülse aufliegt nicht hohl. Wie soll es da bei den trommelgebremsten etwas verdrücken?

Bei der trommelgebremsten ist die Hülse im Handbuch mit der dicken Stelle nach innen eingezeichnet, bei der mit Scheibenbremse nach aussen.

Insofern kann es schon sein, dass die Hülse wegen der Bremsenhalterung bei den Modellen mit Scheibenbremse mit der dicken Seite nach aussen einzubauen ist. Hier könnte etwas verdrückt werden. Oder etwas im Weg sein. Das Handbuch zeigt es so.

[andreasullrich]

Ich bin ganz bei TST. Die breite Seite muss nach aussen, da sie da flächiger drücken muss, ohne was zu verdrücken. Bei der Dakar drückt sie auf den Bremssattelhalter aus Alu, bei der Trommelgebremsten auf die Blechschwinge, die sonst verdrückt wird.

Gruß
Hans

Die schmale Seite der Hülse und der Bremssattelhalter haben fast den gleichen Durchmesser. Die breite Seite wäre da Blödsinnig.

Die breite Seite deckt das Kugellager in der Felge vernünftig ab vor groben Schmutz und liegt am inneren Ring des Kugellagers an. Dadurch hat es fast die gleiche Funktion, wie ein Wellendichtring. Natürlich nur fast. Das Kugellager in der Felge ist ein geschlossenes Kugellager und benötigt kein Fett von der Aussenseite. Deshalb ist der grobe Schutz des Kugellagers auch ausreichend.

[hiha]

Muss ich mir mal life anschauen, hatte die Räder lang nicht mehr draußen...

Gruß
Hans

[deFlachser]

Hi,

hatte heute das Rad nochmal draußen und Fotos gemacht.

Die Hülse hat auf der breiten Seite eine Erhöhung, die sich auf dem inneren Radlager abstützt. Den Zwischenraum fülle ich immer mit ordentlich Fett zum Abdichten, wobei sich das eh dreht.

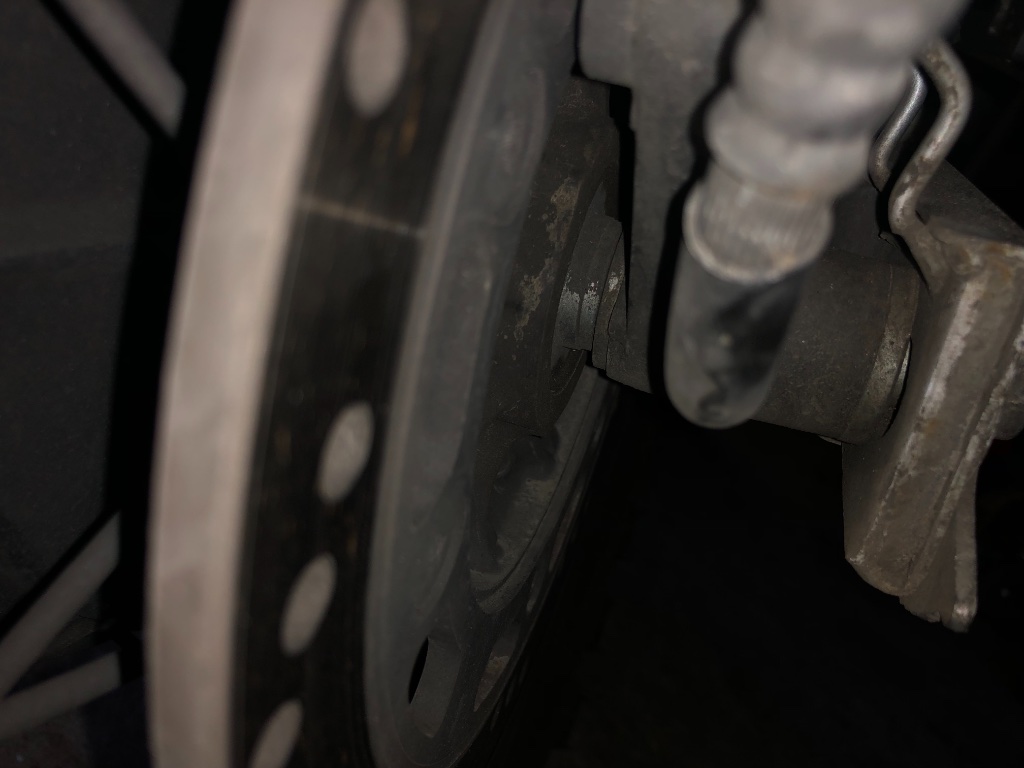

Auf der anderen Seite stützt sich die Hülse perfekt auf dem Bremssattelträger ab.

Hier das oben schon genannte Luftkissen. Brett hinlegen, Luftkissen drauf. Rad mit Hülsen versehen, Bremssattelträger einschieben und entspannt das Hinterrad auf Höhe pumpen

Gruß
Dennis

[Motzkeks]

Hier das oben schon genannte Luftkissen. Brett hinlegen, Luftkissen drauf. Rad mit Hülsen versehen, Bremssattelträger einschieben und entspannt das Hinterrad auf Höhe pumpen

Ich hab einen hydraulischen Heber, da geht das genau andersrum. Man senkt das Mopped ab, bis die Achse passt.

[deFlachser]

Die Hülse hat auf der breiten Seite eine Erhöhung, die sich auf dem inneren Radlager abstützt. Den Zwischenraum fülle ich immer mit ordentlich Fett zum Abdichten, wobei sich das eh dreht.

Also ist das im WHB und auch auf der Webseite doch falsch. Die Seite mit dem größeren Durchmesser kommt zum Rad.

Dennis, warum ist das auf den Bildern alles so sauber? Hast Du ein gutes Bildbearbeitungsprogramm .

Gruß Stefan

[uli64]

Servus
...ich lese hier immer wieder mit und muss jetzt doch auch mal dazu senfen:

Die breite Seite dieser "Zwischenabstandslagerachsenhülse"( ) gehört zur Radlagerseite montiert!
Ich hab 3 Dakars stehen und kenne es seit meinen ersten Tagen mit der Dakar nicht anders....

...dass auch das WHB nicht der Weisheit letzter Schluss ist, habe ich schon mehrmals an anderer Stelle erklärt...

...sehr schön - weitermachen!

Gruß, Uli

[deFlachser]

Wir sind uns ja mittlerweile offensichtlich einig, wie die Hülse eingebaut wird. Da ich aber gerade meinen hinteren Schlappen wechseln musste, habe ich das Teil fotografiert. Hier kann man hoffentlich schön die Erhöhung auf der breiten Seite sehen. Die stützt sich gegen den inneren Lagerring ab.

Hülse 1

Hülse 2

Gruß Stefan

[DROldie]

Hi Stefan,
sowol die Buche Arbeitsplatte, als auch das Zwischenstück von Dennis, ist sehr viel sauberer als bei Dir

Spaß muss sein....

Ach ja und das Werkstatthandbuch..... wie Uli schrub: Nicht alles war was drinn steht...

Gruß und schönes Wochenende
Peter

[deFlachser]

Peter, jetzt wo Du es erwähnst. Dennis hatte bereits Bilder eingestellt.
Aber sein Foto entstand eher auf der Küchenarbeitsplatte .

Gruß Stefan
